غالبًا ما يتم التعامل مع توزيع الهواء المضغوط باعتباره جزءًا ثانويًا من نظام مرافق المصنع، ولكن يمكن لشبكة الأنابيب تحديد ما إذا كان الضغط الناتج عن الضاغط يصل بالفعل إلى نقطة الاستخدام. يساهم قطر الأنبوب، وإجمالي طول الأنبوب، والتجهيزات، والصمامات، والمرشحات، والمجففات، وتصميم الخطوط الرئيسية والفرعية في فقدان الضغط. عندما تكون الشبكة صغيرة الحجم، قد تعوض المحطة عن طريق زيادة ضغط تفريغ الضاغط، مما قد يزيد من استخدام الطاقة دون تحسين تصميم التوزيع الأساسي.
النقطة المرجعية NRCan: يجب أن يحافظ نظام الهواء المضغوط المصمم جيدًا بشكل عام على فقدان الضغط الإجمالي بين تفريغ الضاغط ونقطة الاستخدام النهائية أقل بكثير من 10% من ضغط تفريغ الضاغط. يشير NRCan أيضًا إلى أنه في نظام 100 رطل لكل بوصة مربعة مرجعي، يمكن لكل 2 رطل لكل بوصة مربعة إضافية من ضغط التفريغ زيادة استخدام الطاقة بنسبة 1% تقريبًا عند الإنتاج الكامل.
يجب أن يبدأ تحديد حجم الأنابيب بمتطلبات النظام، وليس بحجم الأنبوب المفضل. على الأقل، قم بتثبيت ما يلي:
· الضغط المطلوب في أبعد نقطة استخدام أو حرجة.
· الطلب الأقصى والعادي على الهواء المضغوط، ويفضل التعبير عنه بـ SCFM أو أساس تدفق آخر محدد بوضوح.
· طول الخط الرئيسي وأطول مسافة للخط الفرعي.
· عدد ونوع التركيبات والصمامات والمرشحات والمجففات والمنظمات والوصلات السريعة في مسار التدفق.
· جودة الهواء المطلوبة وفئة النقاء ISO 8573-1 المطبقة حيثما كان ذلك مناسبًا.
· التوسع المتوقع في الإنتاج وهل سيحتاج نظام التوزيع إلى قطرات أو فروع إضافية لاحقاً.
لا تقم بقياس حجم الأنابيب من قوة الضاغط وحدها. تصف لوحة اسم الضاغط الماكينة، بينما يجب أن يأخذ حجم الأنبوب في الاعتبار الطلب الفعلي على الهواء والمقاومة بين العرض ونقطة الاستخدام.
بالنسبة للتصميم الأولي، الإطار الهندسي المفيد هو:
Q_design = Σ(Q_equipment × عامل الطلب) + بدل النمو
هذه صيغة تخطيط وليست معادلة رمزية عالمية. يعتمد عامل الطلب على عدد الأحمال الهوائية التي تعمل في وقت واحد ويجب أن يعتمد على سلوك الإنتاج الفعلي أو افتراض هندسي موثق. تشير NRCan إلى بدل نمو يتراوح بين 20% إلى 30% كاعتبار شراء عملي لسعة الضاغط؛ وينبغي اختيار بدل نظام الأنابيب المقابل وفقًا للمشروع بدلاً من تطبيقه بشكل أعمى.
انخفاض الضغط هو الفرق بين الضغط المتوفر عند المنبع والضغط المتدفق عند المصب. في نظام الهواء المضغوط الحقيقي، يحدث فقدان الضغط عبر الأنابيب المستقيمة وعبر المكونات مثل الأكواع والمحملات والصمامات والمرشحات والمجففات والموصلات. يحذر NRCan على وجه التحديد من أن المفاصل والانحناءات ونقاط الاتصال تؤدي إلى خسائر إضافية في الضغط وتوفر بيانات مرجعية متساوية الطول للتركيبات المشتركة.
الهدف الهندسي: التعامل مع انخفاض الضغط كميزانية للنظام. احتفظ بالضغط الكافي لشبكة الأنابيب بحيث تظل المعدات النهائية تتلقى الضغط المطلوب دون إجبار الضاغط على العمل عند ضغط تفريغ مرتفع غير ضروري.
· ضغط تفريغ الضاغط
· فقدان الضغط عبر المجفف والمرشحات
· فقدان الضغط من خلال الأنابيب الرئيسية
· فقدان الضغط من خلال الأنابيب والتجهيزات الفرعية
· خسائر الترشيح/التنظيم في نقطة الاستخدام
· الضغط المطلوب عند مدخل المعدات
يجب أن يغلق التصميم ميزانية الضغط هذه قبل تحديد قطر الأنبوب النهائي. إذا كانت الخسارة المحسوبة مرتفعة جدًا، فإن الخيارات تتضمن زيادة قطر الأنبوب، أو تقصير مسار التدفق، أو تقليل التركيبات غير الضرورية، أو تحسين التخطيط، أو استخدام ترتيب توزيع حلقي حيثما كان ذلك مناسبًا.
تنشر شركة Natural Resources Canada جدولًا مرجعيًا تقريبيًا لتدفق الهواء لكل 1000 قدم من الأنابيب عند انخفاض ضغط قدره 1 رطل لكل بوصة مربعة. تعتبر هذه القيم مفيدة للمقارنات الأولية، وليس لحسابات المشروع النهائية.
قطر الأنبوب الاسمي | تقريبا. التدفق عند 1 رطل لكل بوصة مربعة / 1000 قدم (SCFM) |
1 بوصة | 36 |
2 بوصة | 263 |
3 بوصة | 431 |
4 بوصة | 909 |
6 بوصة | 2,679 |
8 بوصة | 6,757 |
10 بوصة | 14,286 |
البيانات المرجعية مستنسخة من الموارد الطبيعية الكندية. الحالة: تدفق هواء تقريبي لكل 1000 قدم من الأنابيب لانخفاض الضغط بمقدار 1 رطل لكل بوصة مربعة. استخدم فقط كمقارنة أولية؛ تأكيد الحجم النهائي باستخدام الحسابات الخاصة بالمشروع.
يمكن أن يبدو حساب الأنابيب المستقيمة مقبولاً بينما لا يزال النظام الفعلي يعاني من فقدان الضغط المفرط. والسبب هو أن كل مرفق، ونقطة الإنطلاق، والصمام، والوصلة تضيف مقاومة. يوفر NRCan أمثلة ذات طول مكافئ: بالنسبة للأنبوب الاسمي 1 بوصة، يتم إدراج كوع بزاوية 90 درجة عند حوالي 2.5 قدم من الأنبوب المستقيم المكافئ؛ بالنسبة للأنبوب مقاس 4 بوصات، تبلغ نفس القيمة المرجعية حوالي 12 قدمًا. هذه مؤشرات فقط، وليست قيم تصميم المشروع.
التأثير العملي بسيط : عند مقارنة تصميمين لهما أطوال أنابيب متشابهة، فإن التصميم الذي يحتوي على عدد أقل من اللفات المقيدة والتجهيزات المخططة بشكل أفضل يمكن أن يؤدي إلى فقدان إجمالي أقل للضغط.
تقوم شبكة فرعية أحادية الطرف بتزويد الهواء من خلال مسار رئيسي واحد. ينشئ الملف الرئيسي المحلق مسارات متعددة محتملة بين أقسام النظام. بالنسبة للمصنع الذي يحتوي على مناطق إنتاج متعددة، يمكن أن تساعد الحلقة في توزيع التدفق بشكل أكثر توازنًا وتقليل الحساسية لمسار واحد طويل مسدود، بشرط أن يكون قطر الأنبوب وتصميم الفرع مناسبين.
ملاحظة التصميم: لا تحل الحلقة مشاكل انخفاض الضغط تلقائيًا. لا تزال الحلقة بحاجة إلى قطر أنبوب مناسب، وفروع متوازنة، وصمامات عزل مناسبة وتخطيط يعكس الطلب الفعلي على الإنتاج.
يعد تحديد حجم الأنابيب وإدارة التسرب من المهام الهندسية المختلفة، لكن كلاهما يؤثر على كمية الهواء المضغوط التي يجب أن ينتجها المصنع. تنص NRCan على أنه ليس من غير المعتاد أن يظهر ما بين 20% إلى 30% من إنتاج الضاغط على شكل تسرب للهواء في المنشآت الصناعية النموذجية، وأن برامج الكشف عن التسرب وإصلاحه بشكل استباقي يمكن أن تقلل من التسرب إلى أقل من 10% من إنتاج الهواء المضغوط في المصنع.
مثال من NRCan: مثال مرجعي يقدر تكلفة الحفاظ على تسرب 100 قدم مكعب عند 100 رطل لكل بوصة مربعة بحوالي 8,500 دولار أمريكي سنويًا تحت 4,250 ساعة تشغيل مفترضة وتكلفة كهرباء تبلغ 0.10 دولار أمريكي/كيلوواط ساعة. وهذا سيناريو توضيحي، وليس رقم تكلفة شامل؛ تعتمد التكاليف الفعلية على الضغط وساعات العمل وكفاءة الضاغط وسعر الكهرباء.
بمجرد فهم القطر والتخطيط المطلوبين، يصبح تصميم المواد والوصلات جزءًا من قرار دورة الحياة. بالنسبة لتوزيع الهواء المضغوط الصناعي، تشمل الاعتبارات الرئيسية سلوك التآكل، وحالة السطح الداخلي، وسلامة الاتصال، وطريقة التثبيت، والوصول إلى الصيانة، والقدرة على توسيع الشبكة.

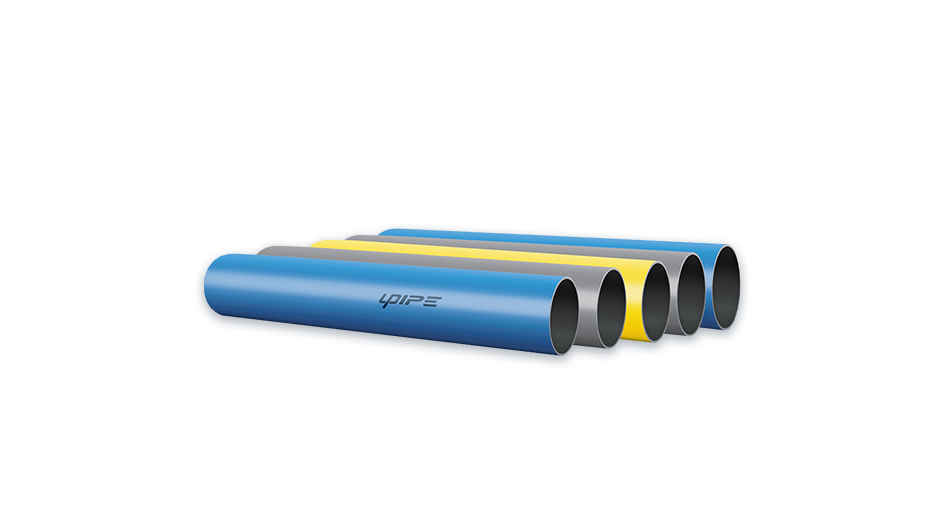

تسرد وثائق منتج UPIPE نظام الأنابيب الخاص بها للهواء المضغوط والغازات الخاملة والفراغ مثل الهيليوم والنيتروجين والأرجون ، بأحجام اسمية تتراوح من DN20 إلى DN200 وضغط عمل مدرج يبلغ 16 بار. يسلط الكتالوج الضوء أيضًا على التصميم المناسب بالحجم الكامل، والختم النشط، ووصلة المشبك ذات الحلقة المحدبة وميزات الاتصال السريع.
هام: تقييمات منتج UPIPE هي قيم توثيق المنتج. يجب على مهندسي التطبيقات التحقق من تكوين المنتج المطبق ودرجة الحرارة والمتطلبات المتوسطة والمحلية وظروف المشروع قبل تحديد النظام.
فكر في خط تصنيع يبلغ ذروة تدفق التصميم فيه 800 قدم مكعب في الدقيقة. طريق التوزيع الرئيسي طويل بما فيه الكفاية بحيث لا يمكن تقييم فقدان الضغط من قطر الأنبوب وحده؛ يجب أيضًا تضمين التركيبات والصمامات والوصلات الفرعية.
1. الخطوة 1: قم بتأكيد الضغط المطلوب في نقطة الاستخدام الأكثر تطلبًا.
2. الخطوة 2: قم بتعيين ميزانية انخفاض الضغط لشبكة التوزيع.
3. الخطوة 3: استخدم جدول التدفق المنشور فقط كشاشة أولية للأقطار المرشحة.
4. الخطوة 4: إضافة تأثيرات متساوية الطول للمرفقين والمحملات والصمامات وحساب انخفاض الضغط الكامل.
5. الخطوة 5: قارن ترتيبًا أحادي النهاية مع ترتيب حلقي إذا تم توفير مناطق إنتاج متعددة.
6. الخطوة 6: التحقق من الطلب المستقبلي واستراتيجية إدارة التسرب والوصول إلى الصيانة قبل تحديد التكوين النهائي.
النقطة المهمة هي أن 800 SCFM لا يتم تعيينه تلقائيًا لحجم أنبوب واحد "صحيح". يعتمد القطر الصحيح على انخفاض الضغط المسموح به، وطول الأنبوب، وظروف الهواء، وتكوين التركيب، وضغط الاستخدام النهائي المطلوب.
تتعامل UPIPE مع أنابيب الهواء المضغوط كنظام توزيع كامل بدلاً من مجموعة من أقسام الأنابيب الفردية. يركز كتالوج المنتجات على التركيبات كاملة الحجم، والختم النشط، والاتصال السريع والتكوين المعياري. تهدف هذه الميزات إلى دعم الأنظمة الصناعية حيث تعتبر سرعة التثبيت وموثوقية الاتصال والتعديل المستقبلي من الاعتبارات المهمة.
بالنسبة للاستعلام عن المشروع، توصي UPIPE بتوفير المعلومات التالية حتى يمكن تقييم تكوين الأنابيب بشكل أكثر فعالية:
· ضغط مخرج الضاغط وسعة الضاغط الاسمية
· ضغط التشغيل المطلوب على المعدات
· الذروة والطلب العادي على الهواء
· طول الخط الرئيسي وتخطيط الأرضية/منطقة الإنتاج
· عدد القطرات ونقاط اتصال المعدات الرئيسية
· أي متطلبات خاصة تتعلق بجودة الهواء أو درجة الحرارة أو البيئة
· التوسع المستقبلي المتوقع أو خطوط الإنتاج الإضافية
لا يحل حجم الأنبوب محل معالجة الهواء. يحدد المعيار ISO 8573-1 فئات نقاء الهواء المضغوط فيما يتعلق بالجزيئات والماء والزيت، ويحدد أيضًا الملوثات الغازية والميكروبيولوجية. تعتمد فئة النقاء المطلوبة على التطبيق. لذلك، يجب أن يعتبر النظام الكامل الضاغط والمجفف والمرشحات وجهاز الاستقبال وأنابيب التوزيع ومعالجة نقطة الاستخدام كنظام واحد.
يفحص | سؤال هندسي |
1 | ما هو الضغط الذي يجب أن يكون متاحًا عند نقطة الاستخدام الحرجة؟ |
2 | ما هي ذروة تدفق الهواء التصميمي، وما مقدار الطلب المتزامن؟ |
3 | ما هي ميزانية انخفاض الضغط المسموح بها من الضاغط إلى نقطة الاستخدام؟ |
4 | ما هو طول الخطوط الرئيسية والفرعية؟ |
5 | كم عدد الأكواع والمحملات والصمامات والمرشحات والموصلات الموجودة في مسار التدفق؟ |
6 | هل يتناسب تخطيط التوزيع الحلقي بشكل أفضل مع ترتيب المصنع؟ |
7 | ما هو البدل المطلوب للتوسع المستقبلي؟ |
8 | ما هي فئة جودة الهواء والظروف البيئية المطبقة؟ |
9 | كيف سيتم اكتشاف التسرب وصيانته بعد التشغيل؟ |
يعد تحديد الحجم الفعال لأنبوب الهواء المضغوط مشكلة تتعلق بإدارة الضغط، وليس مجرد عملية اختيار قطر الأنبوب. يجب على المهندس أن يوازن بين ذروة تدفق الهواء وحدود انخفاض الضغط وطول الأنابيب والتجهيزات والتخطيط والتسرب والتوسع المستقبلي ومتطلبات جودة الهواء.
توفر بيانات NRCan المنشورة نقاطًا مرجعية مفيدة: يجب أن يحافظ النظام المصمم جيدًا على فقدان الضغط الإجمالي أقل بكثير من 10% من ضغط تفريغ الضاغط؛ يمكن أن يمثل كل 2 رطل لكل بوصة مربعة إضافية من ضغط التفريغ ما يقرب من 1% زيادة في استخدام الطاقة في ظل الحالة المرجعية؛ ويمكن أن يصل التسرب الصناعي النموذجي إلى 20%-30% من ناتج الضاغط. توضح هذه الأرقام لماذا يستحق تصميم التوزيع والصيانة نفس الاهتمام الذي يحظى به الضاغط نفسه.
بالنسبة للمشروعات الصناعية التي تستخدم أنابيب الألومنيوم، توفر UPIPE نظامًا معياريًا يغطي تطبيقات الهواء المضغوط والفراغ والغاز الخامل، مع قائمة وثائق المنتج بأحجام DN20-DN200 وضغط عمل يبلغ 16 بار. يجب دائمًا التحقق من الاختيار الخاص بالمشروع وفقًا لظروف التشغيل الفعلية والمتطلبات المعمول بها.
