يعتمد تصنيع الإلكترونيات على ظروف الإنتاج المستقرة، وبيئات العمل النظيفة، والأداء المتسق للمعدات. غالبًا ما يستخدم الهواء المضغوط في الأدوات الهوائية، والمعدات الآلية، ومعالجة المكونات، وعمليات التنظيف، والأجهزة، وعمليات التصنيع الأخرى. نظرًا لأن تقلبات الضغط الصغيرة أو مشكلات التلوث يمكن أن تؤثر على كفاءة الإنتاج، فإن شبكة التوزيع تستحق اهتمامًا هندسيًا دقيقًا.
يجب أن يقوم نظام أنابيب الهواء المضغوط المصمم جيدًا بأكثر من مجرد نقل الهواء من الضاغط إلى الأجهزة الفردية. فهو يحتاج إلى الحفاظ على الضغط الكافي، وتقليل التسرب، ودعم تغييرات الإنتاج المستقبلية، وتوفير هواء نظيف وموثوق في كل نقطة استخدام. بالنسبة لمصانع الإلكترونيات، حيث تكون الدقة والاستمرارية ذات أهمية خاصة، فإن مواد الأنابيب والتخطيط وطرق الاتصال والصرف والوصول إلى الصيانة كلها تؤثر على الأداء على المدى الطويل.
قد تحتوي مناطق إنتاج الإلكترونيات على معدات تجميع آلية، ومشغلات تعمل بالهواء المضغوط، وآلات الالتقاط والمكان، ومعدات الاختبار، وآلات التعبئة والتغليف، والأدوات الدقيقة. يمكن أن يكون لهذه التطبيقات أنماط مختلفة لاستهلاك الهواء، مما يعني أن الطلب نادرًا ما يكون ثابتًا في جميع أنحاء المنشأة. قد تواجه شبكة التوزيع المصممة للاستهلاك المتوسط فقط صعوبات عندما تعمل عدة أجهزة في وقت واحد.
فقدان الضغط هو اعتبار مهم آخر. الهواء الذي يمر عبر الأنابيب الطويلة، والأكواع، والمحملات، والصمامات، والوصلات الصغيرة الحجم يواجه مقاومة. يمكن أن يؤدي فقدان الضغط المفرط إلى تقليل أداء المعدات الهوائية وقد يشجع المشغلين على زيادة ضغط تفريغ الضاغط دون داع. يساعد نظام أنابيب الهواء المضغوط ذو الحجم المناسب على توفير ضغط قابل للاستخدام عند الحاجة إليه دون خلق طلب على الطاقة يمكن تجنبه.
نظافة الهواء لها نفس القدر من الأهمية. يتطلب تصنيع الإلكترونيات عمومًا بيئة إنتاج خاضعة للرقابة، لذا يجب أن تتجنب شبكة التوزيع إدخال جزيئات الصدأ أو الحجم أو الرطوبة أو الملوثات الأخرى. وهذا هو أحد الأسباب التي تجعل أنابيب الألومنيوم جذابة لتوزيع الهواء المضغوط: فالألومنيوم لا يسبب الصدأ الداخلي المرتبط بأنابيب الفولاذ الكربوني التقليدية، مما يساعد في الحفاظ على مسار هواء أنظف عندما يتم تصميم عملية معالجة الهواء الشاملة بشكل صحيح.
يجب أن يأخذ اختيار المواد في الاعتبار متطلبات الضغط، والظروف البيئية، وممارسات التثبيت، وعمر الخدمة المتوقع، واحتياجات الصيانة. يمكن أن توفر الأنابيب الفولاذية التقليدية قوة هيكلية، ولكنها قد تتطلب المزيد من العمل أثناء القطع واللولبة واللحام والتعديل. يمكن أن يصبح التآكل الداخلي أيضًا مصدرًا للقلق عند وجود الرطوبة في الهواء المضغوط الذي لا يتم التحكم فيه بشكل جيد.
يقدم أنبوب الهواء المضغوط المصنوع من الألومنيوم طريقة مختلفة. إن بنيتها خفيفة الوزن تجعل التعامل معها أسهل أثناء التثبيت، في حين أن خصائصها المقاومة للتآكل مناسبة تمامًا لتوزيع الهواء المضغوط. يمكن أن يساعد السطح الداخلي الأملس أيضًا في تقليل مقاومة التدفق مقارنةً بالأجزاء الداخلية الخشنة أو المتدهورة للأنابيب.
بالنسبة لمنشآت تصنيع الإلكترونيات، فإن قيمة الألومنيوم تتجاوز مجرد تقليل الوزن. يتم إعادة تنظيم مناطق الإنتاج بشكل متكرر مع تغيير المعدات أو توسيع القدرة أو إدخال خطوط إنتاج جديدة. يمكن لترتيب أنابيب الألمنيوم المعياري أن يجعل إدارة هذه التغييرات أسهل لأنه يمكن تعديل الأقسام دون الاعتماد بشكل كبير على العمل الساخن أو التصنيع المكثف.
يبدأ التخطيط الجيد بمتطلبات الإنتاج الفعلية بدلاً من الموقع الفعلي للضاغط وحده. يجب على المهندسين تحديد نقاط الاستهلاك الرئيسية، والطلب المتزامن المتوقع، وضغط التشغيل، وأطوال الفروع، ومناطق التوسع المحتملة قبل تحديد أحجام الأنابيب والتوجيه.
غالبًا ما يكون ترتيب الحلقة أو الحلقة مفيدًا في منشآت التصنيع الأكبر حجمًا لأن الهواء المضغوط يمكن أن يقترب من نقطة الطلب من أكثر من اتجاه. يمكن أن يساعد ذلك في توزيع الضغط بشكل متساوٍ وتقليل تأثير فرع طويل واحد. يمكن للخطوط الفرعية الأصغر بعد ذلك ربط الآلات الفردية أو مناطق الإنتاج بطريق التوزيع الرئيسي.
وينبغي النظر في عوامل التصميم التالية معا:
| عامل التصميم | لماذا يهم |
|---|---|
| الطلب الجوي | تحديد سعة الأنابيب المناسبة |
| قطر الأنبوب | يؤثر على السرعة وفقدان الضغط |
| طول الطريق | تؤدي فترات التشغيل الأطول عمومًا إلى خلق مقاومة أكبر |
| تركيبات | يساهم كل انحناء واتصال في مقاومة التدفق |
| التوسع المستقبلي | يمنع إعادة التصميم المبكر عندما ينمو الإنتاج |
| الصرف الصحي | يساعد على إدارة الرطوبة والمكثفات |
| صمامات العزل | تبسيط الصيانة والإغلاق المقطعي |
| وصول | يجعل الفحص والتعديل أسهل |
بدلاً من اختيار قطر الأنبوب بناءً على مخرج الضاغط فقط، يجب أن يأخذ التصميم في الاعتبار المسار الكامل من مصدر الهواء إلى نقطة الاستخدام الأكثر تطلبًا.
يعد فقدان الضغط أحد أهم المشكلات الفنية في توزيع الهواء المضغوط. يخلق كل قسم من الأنابيب مقاومة، بينما تضيف التركيبات والصمامات والمرشحات والوصلات المرنة والتغيرات في الاتجاه خسائر إضافية. عندما يصبح الانخفاض الإجمالي في الضغط مفرطًا، قد تتلقى المعدات الموجودة في نهاية الخط ضغطًا أقل من المقصود.
ولذلك يهدف التصميم العملي لأنابيب الهواء المضغوط إلى الحفاظ على توازن مناسب بين قطر الأنبوب وتدفق الهواء والمسافة ومتطلبات التشغيل. إن تكبير حجم كل أنبوب قد يؤدي إلى زيادة تكاليف المواد الأولية دون توفير فوائد متناسبة، في حين أن تصغير الحجم يمكن أن يخلق مشاكل تشغيل مستمرة.
يجب أيضًا أن يتجنب توجيه الأنابيب الانحناءات غير الضرورية والتركيبات المقيدة. يؤدي المسار الأقصر والأكثر مباشرة عمومًا إلى تقليل المقاومة وتبسيط عملية التثبيت. عندما يكون التوزيع لمسافات طويلة أمرًا لا مفر منه، يصبح تحديد حجم الأنابيب المناسب أكثر أهمية.
تعتبر التسريبات مصدرًا رئيسيًا للهواء المضغوط الضائع. يمكن أن تحدث حول التركيبات أو الصمامات أو الوصلات الملولبة أو الخراطيم أو الأختام التالفة أو الوصلات المثبتة بشكل سيئ. في بيئة التصنيع التي تعمل لساعات طويلة، حتى التسريبات الصغيرة نسبيًا يمكن أن تصبح مصدرًا مهمًا لفقد الطاقة بمرور الوقت.
لهذا السبب، تركيب أنابيب الهواء المضغوط يجب أن يولي اهتمامًا خاصًا لجودة الوصلات. تساهم تقنية الاتصال الموثوقة وإجراءات التثبيت الصحيحة والختم المناسب والفحص المنتظم في التحكم في التسرب.
تستخدم أنابيب الألومنيوم UPIPE تركيبات مخصصة ومكونات توصيل مصممة لتوزيع الهواء المضغوط المعياري. يمكن لهذا الأسلوب تبسيط التثبيت مع توفير اتصالات متسقة عبر الشبكة. ومع ذلك، لا ينبغي أن يعتمد منع التسرب أبدًا على مادة الأنابيب وحدها. تظل ممارسات التثبيت الجيدة والكشف الدوري عن التسرب أمرًا ضروريًا.
يحتوي الهواء المضغوط بشكل طبيعي على رطوبة، وقد يؤدي التبريد أثناء الضغط والتوزيع إلى التكثيف. إذا لم يتم التحكم في الرطوبة بشكل صحيح، فقد تتراكم في نقاط منخفضة، أو تلحق الضرر بالمكونات الهوائية، أو تؤثر على معدات الإنتاج الحساسة.
ولذلك يجب أن تعمل شبكة التوزيع مع المجففات والمرشحات والفواصل والمصارف وغيرها من معدات معالجة الهواء. يجب أن يتجنب توجيه الأنابيب إنشاء جيوب غير ضرورية حيث يمكن أن تتراكم المكثفات، في حين يجب دمج نقاط الصرف المناسبة في التصميم العام.
بالنسبة لتصنيع الإلكترونيات، يجب تحديد متطلبات جودة الهواء وفقًا للتطبيق الفعلي. قد يكون للهواء المستخدم في التشغيل الهوائي العام متطلبات مختلفة عن الهواء المستخدم في التنظيف الدقيق أو عمليات الاتصال المباشر. يجب تصميم شبكة الأنابيب كجزء من الإستراتيجية الكاملة لجودة الهواء المضغوط بدلاً من التعامل معها كمكون معزول.

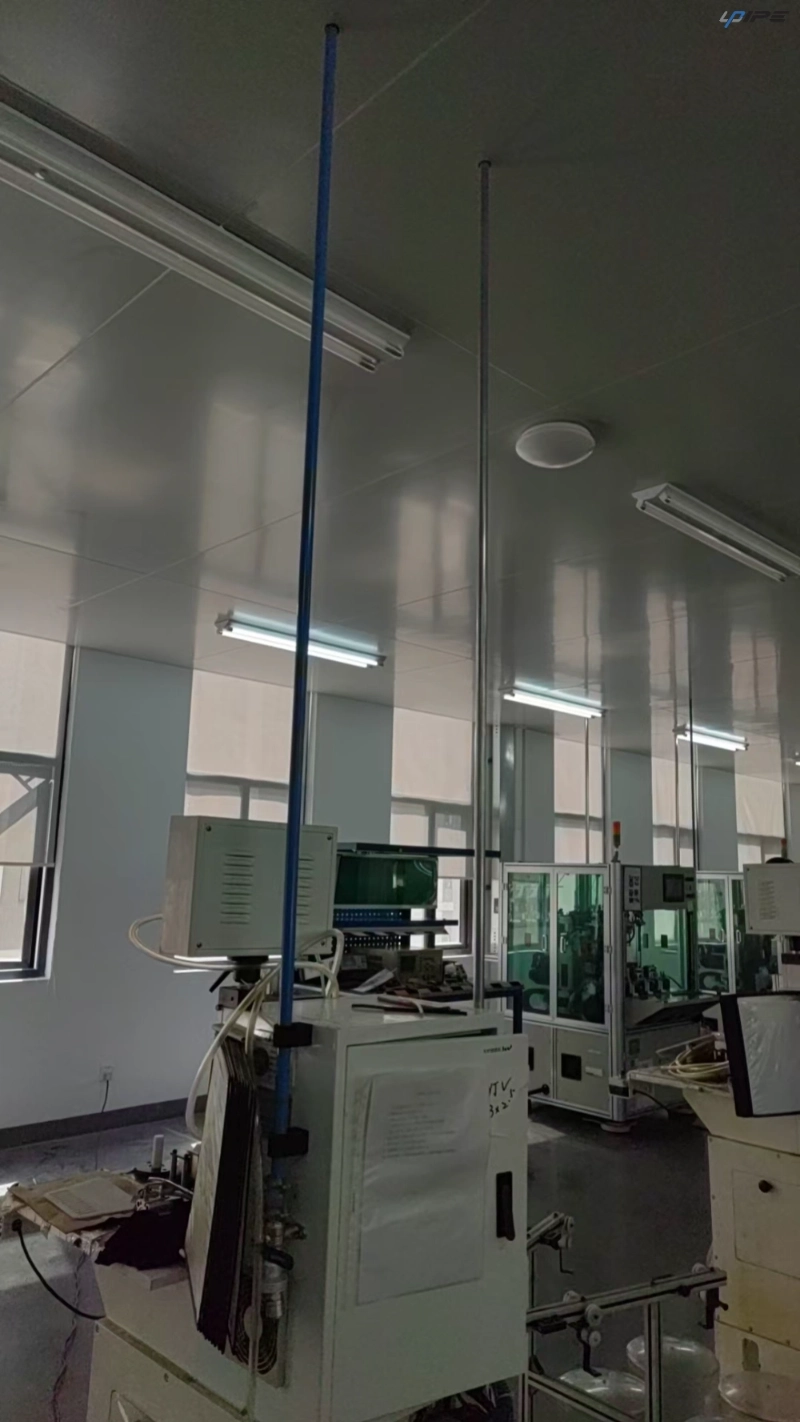

يجب وضع نقاط الإسقاط وفقًا لمواقع الماكينة ومتطلبات الصيانة. قد يتطلب وجود منفذ في وضع سيء خراطيم طويلة، مما يؤدي إلى فقدان إضافي للضغط وزيادة خطر التعرض لمخاطر التعثر أو التلف العرضي.
يحافظ نظام أنابيب الهواء المضغوط المرتب بشكل صحيح على تنظيم اتصالات الفروع ويسمح بعزل مناطق الإنتاج الفردية عند الحاجة إلى الصيانة. يمكن لترتيبات الإسقاط السريع أيضًا أن تسهل الوصول إلى نقاط الاتصال مع الحفاظ على خط التوزيع الرئيسي واضحًا.
عندما يمكن نقل معدات الإنتاج في المستقبل، يجب أن يتضمن التخطيط مرونة معقولة. يمكن أن يكون توفير سعة اتصال إضافية في المناطق الإستراتيجية أكثر فعالية من حيث التكلفة من إعادة بناء الشبكة بالكامل لاحقًا.
تعتبر كفاءة التركيب ذات قيمة خاصة في المصانع العاملة، حيث قد يلزم تنفيذ أعمال البناء دون تعطيل الإنتاج بشكل كبير. تتميز أنابيب الألومنيوم بخفة الوزن نسبيًا، مما يجعل النقل وتحديد المواقع أسهل من البدائل المعدنية الثقيلة.
يمكن لأدوات القطع وإزالة الأزيز والحفر والتوصيل المخصصة أن تدعم عملية تركيب أكثر تحكمًا. يعد الإعداد الصحيح لأطراف الأنابيب أمرًا مهمًا لأن التوصيلات النظيفة والمعدة بدقة تساعد في الحفاظ على أداء الختم وتقليل عيوب التثبيت.
ميزة أخرى هي القدرة على التكيف. يمكن أن تكون أنظمة أنابيب الهواء المضغوط المصنوعة من الألومنيوم أسهل في التعديل عند تغيير تخطيطات الإنتاج ، مما يسمح بدمج فروع أو امتدادات إضافية دون عمليات لحام مكثفة. يمكن أن تكون هذه المرونة مفيدة لمصانع الإلكترونيات ذات تكوينات المعدات المتغيرة بشكل متكرر.
ينبغي تصميم شبكة الأنابيب لتستمر طوال فترة خدمتها وليس فقط للتركيب الأولي. تحتاج فرق الصيانة إلى الوصول إلى الصمامات والمرشحات والمصارف ونقاط الاتصال والمكونات الأخرى دون تعطيل مفرط للإنتاج.
يمكن لصمامات العزل تقسيم الشبكة إلى أقسام يمكن التحكم فيها. عندما تحتاج إحدى المناطق إلى الصيانة، يمكن إغلاق القسم المتأثر بينما تستمر مناطق الإنتاج الأخرى في العمل. يعمل هذا الترتيب على تحسين قابلية الصيانة ويمكن أن يقلل من وقت التوقف غير الضروري.
وينبغي أيضًا أخذ القدرة المستقبلية في الاعتبار أثناء التصميم الأولي لنظام أنابيب الهواء المضغوط . إذا كانت المنشأة تتوقع معدات إنتاج إضافية، فيجب أن يتمتع طريق التوزيع الرئيسي بقدرة كافية لاستيعاب النمو المعقول. يمكن أن يقلل هذا الأسلوب من احتمالية استبدال الأنابيب بشكل متكرر أو تغييرات كبيرة في المسار.
يجمع التصميم الأكثر فعالية بين عدة أهداف هندسية بدلاً من التركيز على مواصفات واحدة. وينبغي النظر في استقرار الضغط، والنظافة، والتحكم في التسرب، وكفاءة التركيب، وقابلية التوسعة معًا.
بالنسبة لتصنيع الإلكترونيات، تعتبر الأولويات التالية ذات أهمية خاصة:
الحفاظ على ضغط مستقر في نقاط الاستخدام الحرجة.
اختيار أقطار الأنابيب حسب الطلب الفعلي والمستقبلي.
تقليل الانحناءات غير الضرورية والتجهيزات المقيدة.
استخدم الأنابيب المقاومة للتآكل حيث يكون توزيع الهواء النظيف أمرًا مهمًا.
تقليل التسرب المحتمل في المفاصل ونقاط الاتصال.
توفير الترتيبات المناسبة للصرف ومعالجة الهواء.
تقسيم الشبكات الكبيرة إلى أقسام قابلة للصيانة.
أبقِ الخطوط الفرعية قصيرة وموضعة بشكل منطقي.
إتاحة المجال لتوسيع المعدات في المستقبل.
افحص الشبكة بشكل دوري بحثًا عن التسريبات وفقدان الضغط.
توفر UPIPE أنابيب الألومنيوم والتجهيزات والصمامات ومكونات التوصيل وأدوات التثبيت لتطبيقات الهواء المضغوط والفراغ والغاز الخامل. يجمع هيكلها المصنوع من الألومنيوم بين الوزن المنخفض نسبيًا ومقاومة التآكل، بينما يدعم أسلوب الاتصال المعياري التثبيت الأسرع والتغييرات الأسهل في تخطيط الأنابيب.
بالنسبة لتصنيع الإلكترونيات، يمكن أن تكون هذه الخصائص ذات قيمة عندما يكون توزيع الهواء النظيف، والتوجيه المنظم، وإمكانية الوصول إلى الصيانة، والمرونة المستقبلية أمرًا مهمًا. يمكن تخطيط شبكة الأنابيب حول مناطق الإنتاج بدلاً من إجبار وضع المعدات على اتباع ترتيب توزيع صارم.
لا يزال التثبيت الناجح يعتمد على الهندسة الصحيحة. يجب تقييم حجم الأنابيب ومعالجة الهواء والتوجيه وجودة التوصيل والصرف وضغط التشغيل وفقًا للمتطلبات الفعلية للمنشأة.
يتطلب تصميم نظام أنابيب الهواء المضغوط لتصنيع الإلكترونيات أكثر من مجرد اختيار الأنبوب المناسب وتوصيله بالضاغط. يجب أن توفر شبكة التوزيع تدفقًا مستقرًا للهواء، وفقدانًا للضغط يمكن التحكم فيه، ووصلات يمكن الاعتماد عليها، وجودة هواء مناسبة، ومرونة كافية لتغييرات الإنتاج المستقبلية.
يمكن أن توفر أنابيب الألومنيوم أساسًا عمليًا لهذا النوع من التركيبات بسبب مقاومتها للتآكل، وبنيتها خفيفة الوزن، وسطحها الداخلي الأملس، وخصائص التركيب المعياري. عند دمجها مع معالجة الهواء المناسبة، والأنابيب ذات الحجم الصحيح، والتركيبات الموثوقة، والصرف الفعال، والصيانة الروتينية، يمكنها دعم شبكة توزيع هواء مضغوط أكثر نظافة وأكثر قابلية للإدارة.
بالنسبة لمصنعي الإلكترونيات، فإن أفضل تصميم للأنابيب هو في النهاية التصميم الذي يعمل بشكل موثوق في ظل ظروف الإنتاج الحقيقية مع الحفاظ على سهولة الصيانة والتكيف. توفر حلول أنابيب الألومنيوم UPIPE نهجًا مرنًا لبناء شبكات توزيع الهواء المضغوط التي تلبي هذه المتطلبات العملية.
وتشمل الاعتبارات الرئيسية الطلب على الهواء، وضغط التشغيل، وقطر الأنبوب، وفقدان الضغط، وطول المسار، وجودة الهواء، والتحكم في الرطوبة، ومنع التسرب، والوصول إلى الصيانة، والتوسع المستقبلي. يجب أن يعكس التصميم متطلبات المعدات بدلاً من الاعتماد فقط على قدرة الضاغط.
نعم. يستخدم الألومنيوم على نطاق واسع لتوزيع الهواء المضغوط لأنه خفيف الوزن ومقاوم للتآكل. كما يمكن أن يدعم سطحه الداخلي الأملس تدفق الهواء بكفاءة، بينما يمكن للتركيبات المعيارية تبسيط عملية التثبيت والتعديلات المستقبلية.
يعد تحديد حجم الأنابيب المناسب أمرًا ضروريًا. يجب على المصممين أيضًا تقليل الانحناءات غير الضرورية، وتجنب التركيبات المقيدة، والحفاظ على عمل الفروع، ومراعاة المسافة الإجمالية بين مصدر الهواء ونقاط الاستخدام.
يستهلك تسرب الهواء المضغوط الطاقة بشكل مستمر دون المساهمة في الإنتاج. يمكن أن تساعد التركيبات الموثوقة والتركيب المناسب والفحص الروتيني والإصلاحات في الوقت المناسب في الحفاظ على كفاءة التوزيع وتقليل الطلب غير الضروري على الضاغط.
يمكن عمومًا أن يكون ترتيب أنابيب الألومنيوم المعيارية أسهل في التوسيع أو التعديل من الأنابيب الملحومة بشكل دائم. يمكن دمج فروع ونقاط اتصال إضافية عند تغيير معدات الإنتاج أو تخطيطات المنشأة، بشرط أن تتمتع الشبكة الحالية بالقدرة الكافية.
