غالبًا ما يتم التعامل مع توزيع الهواء المضغوط على أنه اتصال مباشر بين الضاغط والمعدات الهوائية، ولكن شبكة الأنابيب لها تأثير مباشر على مدى كفاءة وصول الهواء إلى كل نقطة استخدام. عندما يكون قطر الأنبوب صغيرًا جدًا، أو يكون المسار طويلًا بشكل غير ضروري، أو عندما تقدم التركيبات مقاومة مفرطة، فقد ينخفض الضغط قبل أن يصل الهواء المضغوط إلى المعدات التي تحتاج إليه. لذلك، يجب أن يأخذ تصميم أنابيب الهواء المضغوط المخطط جيدًا في الاعتبار الطلب على تدفق الهواء، وضغط التشغيل، وطول الأنبوب، وفقدان الضغط، والتجهيزات، والتخطيط، والتحكم في التسرب، والقدرة المستقبلية في نفس الوقت.
بالنسبة للمنشآت الصناعية، فإن الهدف ليس مجرد اختيار أكبر أنبوب متاح. الهدف الأكثر عملية هو إنشاء شبكة توزيع يمكنها توفير تدفق الهواء المطلوب مع فقدان الضغط المتحكم فيه مع الحفاظ على سهولة التركيب والصيانة والتعديل والتوسيع. يصبح هذا مهمًا بشكل خاص عندما تحتوي مناطق الإنتاج على آلات تعمل بالهواء المضغوط متعددة تعمل في وقت واحد أو عندما يتم تقديم معدات إضافية لاحقًا.
الخطوة الأولى في تحديد حجم أنابيب الهواء المضغوط هي فهم متطلبات تدفق الهواء الفعلية. يمكن أن يكون للأدوات الهوائية، والأسطوانات، والصمامات، والمحركات، ومعدات التعبئة والتغليف، ومعدات التشغيل الآلي، وآلات المعالجة أنماط استهلاك مختلفة جدًا. تعمل بعض الأجهزة بشكل مستمر، والبعض الآخر يحتاج إلى تدفق هواء عالي لفترات قصيرة. إن النظر فقط إلى سعة الضاغط قد يعطي صورة غير كاملة عما يجب أن تتعامل معه شبكة التوزيع.
أحد الأساليب المفيدة هو تحديد استهلاك المعدات الفردية ثم تقييم مدى تداخل هذه المتطلبات. يجب أن يستوعب خط التوزيع الرئيسي الطلب المتوقع لمناطق الإنتاج المتصلة بدلاً من أن يكون بحجم جهاز واحد فقط. إذا كان بإمكان العديد من المستخدمين العمل في نفس الوقت، فإن طلبهم المشترك يصبح مرجعًا مهمًا لتحديد سعة الأنابيب المطلوبة.
وينبغي أيضا النظر في الطلب المستقبلي في هذه المرحلة. يمكن للمصنع إضافة محطات إنتاج أو توسيع ورشة عمل أو زيادة عدد الأجهزة الهوائية بعد التثبيت الأولي. إن تصميم المسار الرئيسي فقط حول استهلاك اليوم يمكن أن يؤدي إلى إنشاء قيود لاحقًا. إن السماح بقدرة معقولة للتوسع يمكن أن يجعل التصميم العام لأنابيب الهواء المضغوط الصناعي أكثر عملية على مدار عمر الخدمة.
يعد فقدان الضغط أحد الاعتبارات الأساسية عند تحديد حجم أنابيب الهواء المضغوط. أثناء انتقال الهواء عبر الأنبوب، يؤدي الاحتكاك بين الهواء المتحرك والسطح الداخلي إلى خلق مقاومة. كلما زاد طول الطريق وزاد تدفق الهواء، زادت أهمية هذه المقاومة. وبالتالي، يمكن للأنبوب الصغير الحجم أن يسبب فرقًا ملحوظًا في الضغط بين جانب الضاغط ونقطة الاستخدام.
ومع ذلك، فإن فقدان الضغط لا يأتي فقط من مقاطع الأنابيب المستقيمة. تؤثر أيضًا الأكواع والمحملات والصمامات ومخفضات السرعة والموصلات والمكونات الأخرى على تدفق الهواء. لا تزال الشبكة ذات طول الأنبوب القصير نسبيًا تواجه مقاومة غير ضرورية إذا تم اختيار التركيبات بشكل سيئ أو إذا كان التخطيط يحتوي على الكثير من التغييرات المفاجئة في الاتجاه.
ولهذا السبب يجب أن يقوم التصميم الكامل لأنابيب الهواء المضغوط بتقييم مسار تدفق الهواء بالكامل بدلاً من حساب طول الأنبوب المستقيم وحده. الهدف هو الحفاظ على ضغط كافٍ في المكان الذي تعمل فيه المعدات، بدلاً من مجرد تحقيق قطر معين للأنبوب على الورق.
يحدد قطر الأنبوب الممر الداخلي المتاح للهواء المضغوط. عندما يتم تقليل القطر بينما يظل الطلب على تدفق الهواء مرتفعًا، تزيد سرعة الهواء ويمكن أن تصبح خسائر الاحتكاك أكثر أهمية. وهذا يمكن أن يجعل تنظيم الضغط أكثر صعوبة، خاصة عندما تقوم آلات متعددة بسحب الهواء من نفس الفرع.
زيادة قطر الأنبوب توفر مساحة تدفق داخلية أكبر ويمكن أن تقلل المقاومة، ولكن يجب أيضًا التعامل مع الحجم الزائد بعناية. يتطلب الأنبوب الأكبر حجمًا المزيد من المواد وقد يزيد من تكاليف التركيب دون تقديم فوائد ذات معنى إذا كانت متطلبات تدفق الهواء الفعلية منخفضة نسبيًا. ولذلك ينبغي أن يعتمد القطر المناسب على الطلب والمسافة ومتطلبات الضغط وترتيب التوزيع الشامل.
لهذا السبب، يجب التعامل مع حجم أنابيب الهواء المضغوط على أنه توازن هندسي وليس قاعدة بسيطة تعتمد على حجم الأنبوب وحده. يوفر التصميم المناسب سعة كافية دون تحويل شبكة التوزيع إلى تركيب باهظ التكلفة بلا داع.

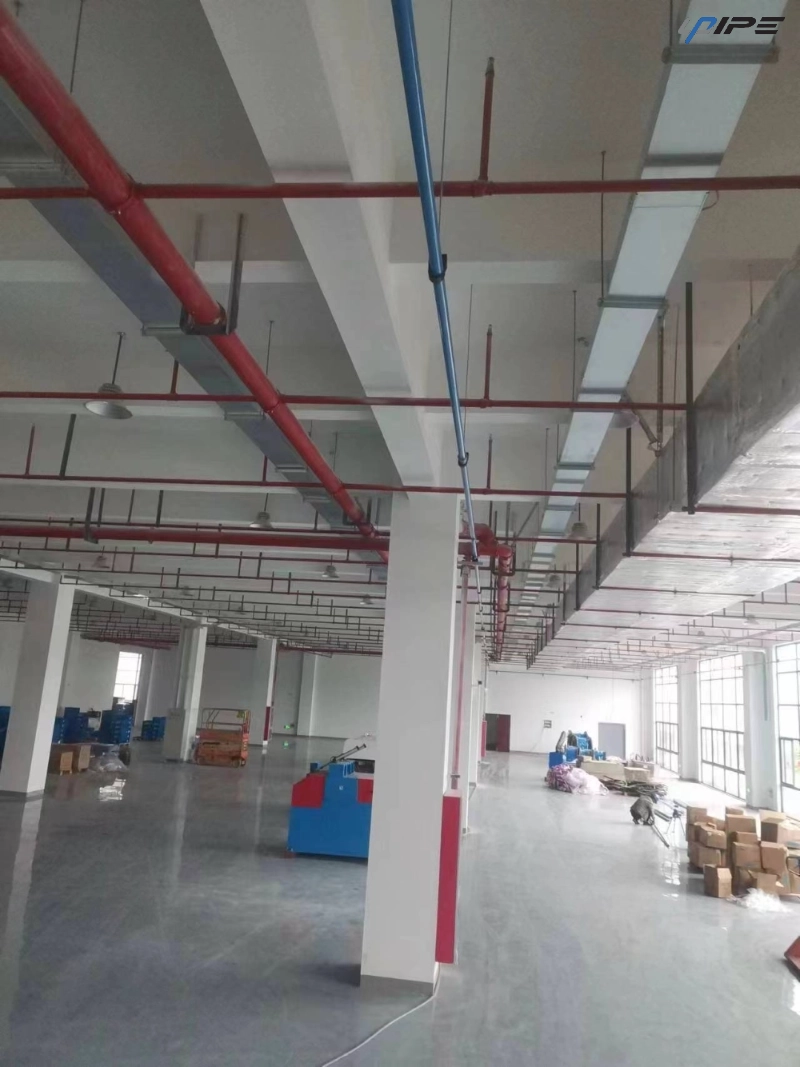

طول الأنبوب له تأثير كبير على فقدان الضغط. مع زيادة المسافة بين نقطة الإمداد والمعدات، يواجه الهواء المضغوط مقاومة على مساحة سطح داخلية أكبر. ولذلك فإن قاعات الإنتاج الطويلة وورش العمل متعددة المناطق ومرافق التصنيع الكبيرة تتطلب تخطيطًا أكثر دقة من التركيبات المدمجة.
وينبغي أيضا النظر في الترتيب المادي للأنابيب. يمكن للطريق المباشر أن يقلل المقاومة غير الضرورية، ولكن الطريق الأقصر ليس دائمًا هو الأكثر فائدة إذا كان يجعل الاتصالات المستقبلية صعبة. يمكن للخط الرئيسي المخطط بشكل صحيح أن يخدم العديد من مناطق الإنتاج مع الحفاظ على إمكانية التحكم في أطوال الفروع وترك نقاط اتصال عملية للمعدات الإضافية.
بالنسبة للمنشآت الأكبر حجمًا، يمكن أيضًا النظر في ترتيب التوزيع الحلقي عندما يكون ذلك مناسبًا. يمكن أن يساعد تغذية الهواء من أكثر من اتجاه في توزيع تدفق الهواء عبر مناطق مختلفة وتقليل الاعتماد على فرع واحد طويل. ويعتمد الترتيب الأكثر ملاءمة على تخطيط المنشأة، وتوزيع الطلب، والضغط المتاح، وخطط التوسع.

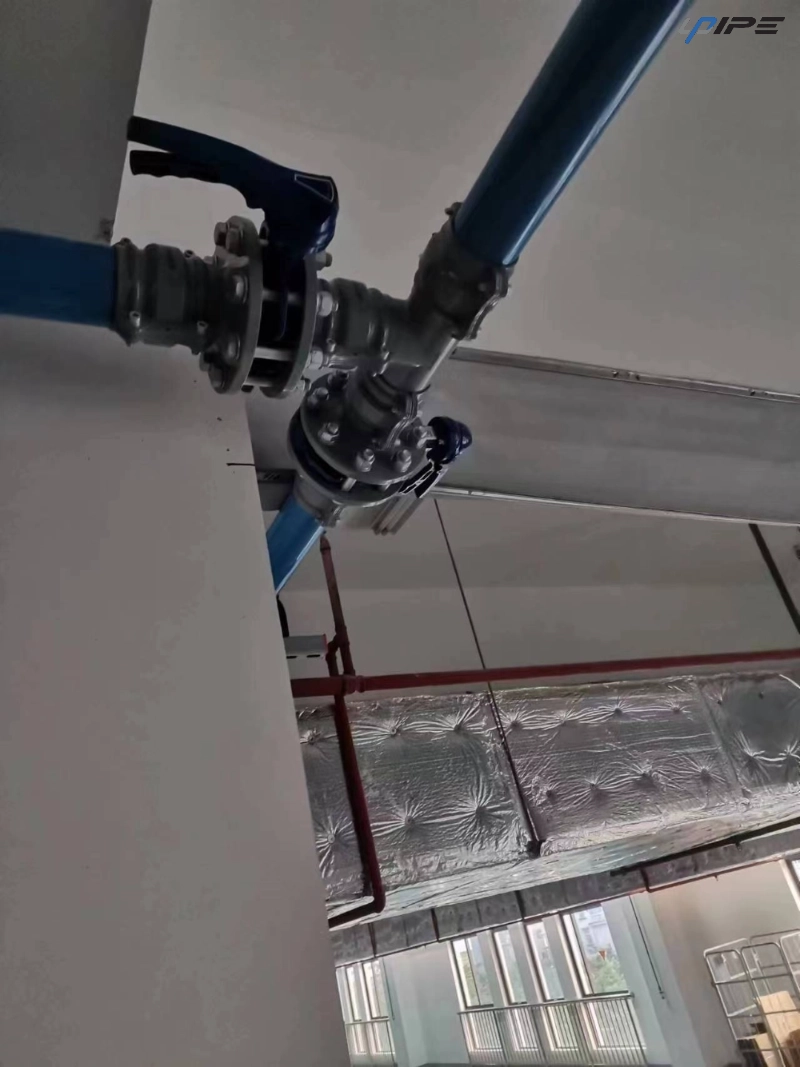

يمكن أن يكون للتركيبات تأثير أكبر على تدفق الهواء مما يوحي به حجمها المادي. يغير كل كوع اتجاهه، وكل نقطة انطلاق تقسم التدفق، وكل صمام أو موصل يقدم انتقالًا داخليًا آخر. إذا كان مسار الأنابيب يحتوي على العديد من التركيبات، فيجب أخذ مقاومتها المجمعة في الاعتبار عند تقييم فقدان الضغط المتوقع.
تولي UPIPE اهتمامًا خاصًا للتصميم الداخلي لتجهيزات أنابيب الألومنيوم. تستخدم الأكواع والمحملات والقطرات السريعة هياكل توجيه التدفق المصممة لدعم تدفق الهواء بشكل أكثر سلاسة وتقليل فقدان الضغط غير الضروري. وهذا أمر مهم لأن كفاءة شبكة الأنابيب لا تقل عن كفاءة المسار الكامل الذي ينتقل من خلاله الهواء المضغوط.
تعد جودة الاتصال أحد الاعتبارات المهمة الأخرى. يمكن أن تؤدي الوصلات محكمة الغلق بشكل سيء إلى إطلاق الهواء المضغوط تدريجيًا حتى عندما يتم اختيار قطر الأنبوب نفسه بشكل صحيح. تستخدم UPIPE موصلات مصبوبة مدمجة وهياكل مانعة للتسرب مصممة لتحسين موثوقية الاتصال وتقليل التسرب المرتبط بالاهتزاز أو التثبيت غير السليم.
إن الحالة الداخلية لأنبوب الهواء المضغوط مهمة لأن الهواء يجب أن ينتقل عبر الشبكة بأقل قدر ممكن من المقاومة والتلوث غير الضروريين. يمكن أن تؤدي الأسطح الداخلية الخشنة أو المتسخة أو سيئة الحماية إلى إثارة مخاوف إضافية أثناء التثبيت والتشغيل.
يتم تصنيع أنابيب الألومنيوم UPIPE من الألومنيوم النقي ومصممة بأسطح داخلية نظيفة. يتم قطع نهايات الأنابيب بدقة، بينما تساعد إجراءات التغليف على حماية الممر الداخلي أثناء النقل والتخزين. قد تبدو هذه التفاصيل بسيطة مقارنة بقطر الأنبوب، ولكنها تساهم في الجودة الشاملة لمسار توزيع الهواء المضغوط المكتمل.
بالنسبة للتطبيقات التي يكون فيها الهواء المضغوط النظيف مهمًا، يجب أن تحافظ ممارسات التثبيت على هذه النظافة منذ التسليم وحتى التوصيل النهائي. يجب أن تظل أطراف الأنابيب محمية حتى التثبيت، ويجب التعامل مع المكونات بطريقة تتجنب دخول الغبار أو الحطام أو الملوثات الأخرى إلى مسار تدفق الهواء.
يجب تقييم اختيار المواد جنبًا إلى جنب مع حجم الأنابيب لأن المادة تؤثر على التركيب والتعامل والمتانة والصيانة على المدى الطويل. يستخدم الألومنيوم على نطاق واسع لتوزيع الهواء المضغوط لأنه يجمع بين الوزن المنخفض نسبيًا والمقاومة الجيدة للتآكل وخصائص التثبيت العملية.
بالنسبة لمشاريع الأنابيب الصناعية، يمكن للأنبوب خفيف الوزن أن يجعل التعامل وتحديد الموضع أسهل أثناء التثبيت، خاصة عندما يتعلق الأمر بطرق التوزيع الطويلة أو الأنابيب العلوية. يوفر الألومنيوم أيضًا سطحًا داخليًا أملسًا مناسبًا تمامًا لنقل الهواء المضغوط.
تستخدم أنابيب الهواء المضغوط المصنوعة من الألومنيوم من UPIPE بنية من الألومنيوم النقي وجدران الأنابيب السميكة لتوفير مزيج من القوة الهيكلية والتعامل العملي. تشتمل مجموعة المنتجات أيضًا على الموصلات والأكواع والمحملات والصمامات والمشابك والفلنجات والأغطية الطرفية والخراطيم المرنة والمكونات الأخرى اللازمة لبناء طريق توزيع كامل.
يعد قطر الأنبوب مهمًا، لكن التسرب يمكن أن يقوض أداء الشبكة ذات الحجم الجيد. قد يبدو تسرب صغير غير مهم في وصلة واحدة، إلا أن نقاط التسرب المتعددة عبر منشأة كبيرة يمكن أن تخلق طلبًا مستمرًا على الهواء المضغوط. يمكن أن يؤدي ذلك إلى زيادة عبء العمل الواقع على معدات إمداد الهواء وتقليل كمية الهواء القابل للاستخدام المتوفر في نقاط الإنتاج.
يبدأ منع التسرب بتصميم الاتصال ويستمر حتى جودة التثبيت. يجب إعداد أطراف الأنابيب بشكل صحيح، ويجب تثبيت الموصلات وفقًا للطريقة المقصودة، ويجب أن تظل عناصر الختم في موضعها الصحيح. ينبغي أيضًا أخذ الاهتزاز في الاعتبار، خاصة حول الآلات حيث يمكن أن تؤثر الحركة المتكررة تدريجيًا على التوصيلات.
تتضمن UPIPE هياكل مانعة للتسرب ومكونات مضادة للاهتزاز في أسلوب الأنابيب الخاص بها. تم تصميم مشابك الأنابيب الخاصة بها لتحسين الاستقرار، بينما تهدف ميزات إغلاق الموصل إلى تقليل مخاطر التسرب الناتج عن الاهتزاز أو مشكلات التثبيت.
يستحق الاتصال النهائي بين خط التوزيع الرئيسي والمعدات اهتمامًا منفصلاً. يمكن أن يسمح الفرع ذو الموقع السيئ للرطوبة المكثفة بالتحرك نحو المعدات الحساسة في اتجاه مجرى النهر. وهذا مهم بشكل خاص عندما يبرد الهواء المضغوط بعد مغادرة الضاغط وتتجمع الرطوبة داخل مسار التوزيع.
ولذلك ينبغي وضع ترتيبات الإسقاط السريع وتصميمها لدعم الإدارة الفعالة للمكثفات. تشتمل مكونات UPIPE سريعة الإسقاط على بنية معقوفة تهدف إلى المساعدة في منع الماء المكثف من الدخول مباشرة إلى وصلة الهواء النهائية. كما يدعم البناء المعزز وأسطح الختم المتعددة أداء الاتصال المستقر.
المبدأ بسيط: يجب أن يصل الهواء المضغوط إلى نقطة الاستخدام من خلال ترتيب اتصال لا يأخذ في الاعتبار تدفق الهواء فحسب، بل أيضًا السلوك المادي للرطوبة داخل شبكة الأنابيب.
لا ينبغي تصميم شبكة الهواء المضغوط بمعزل عن خطة الإنتاج. يمكن أن تتغير متطلبات التصنيع بمرور الوقت، وقد يتم توصيل معدات إضافية بخط توزيع موجود. إذا تم تحديد حجم الأنابيب الأصلية بشكل قريب جدًا من الطلب الأولي، فقد يؤدي التوسع إلى عدم استقرار الضغط أو يتطلب تعديلات جوهرية.
النهج الأفضل هو النظر في نقاط الاتصال المستقبلية المحتملة عند تخطيط الخط الرئيسي. هذا لا يعني اختيار أكبر أنبوب ممكن تلقائيًا. وبدلاً من ذلك، يجب أن يحدد التصميم المجالات التي قد يتوسع فيها الإنتاج ويوفر قدرة معقولة ومرونة في الاتصال.
وهذا مفيد بشكل خاص للمصانع حيث تتغير تخطيطات المعدات بشكل متكرر. يمكن لترتيب أنابيب الألمنيوم المعياري أن يسهل إضافة الفروع أو نقل الاتصالات أو توسيع الشبكة دون إعادة بناء مسار التوزيع بالكامل.
يمكن لسير العمل المنظم أن يجعل تصميم أنابيب الهواء المضغوط أكثر اتساقًا وأسهل للمراجعة. ابدأ بإدراج المعدات المتصلة وتقدير تدفق الهواء المطلوب. بعد ذلك، حدد ضغط التشغيل وحدد فقدان الضغط المقبول بين نقطة الإمداد ونقاط الاستخدام الأكثر تطلبًا.
بعد ذلك، قم بتخطيط مسار الأنبوب الفعلي وحساب الطول الإجمالي، بما في ذلك الخط الرئيسي والفروع المهمة. يجب بعد ذلك أخذ التركيبات في الاعتبار لأن الأكواع والمحملات والصمامات والموصلات تساهم في مقاومة إضافية. وأخيرًا، قم بتقييم الطلب المستقبلي والتأكد من أن ترتيب الأنابيب المحدد يوفر مرونة كافية للتغييرات المتوقعة.
| مرحلة التصميم | السؤال الرئيسي |
|---|---|
| الطلب الجوي | ما مقدار تدفق الهواء المطلوب؟ |
| ضغط التشغيل | ما الضغط الذي يجب أن يصل إلى المعدات؟ |
| طول الطريق | إلى أي مدى يجب أن يسافر الهواء؟ |
| قطر الأنبوب | هل يستطيع الأنبوب حمل تدفق الهواء المطلوب بكفاءة؟ |
| تركيبات | ما مقدار المقاومة الإضافية التي ستنشئها الاتصالات؟ |
| التحكم في التسرب | هل يمكن للمفاصل الحفاظ على الختم الموثوق؟ |
| توسع | هل سيلزم توصيل معدات إضافية لاحقًا؟ |
تساعد هذه العملية على منع الخطأ الشائع المتمثل في اختيار قطر الأنبوب أولاً ومحاولة تبريره بعد ذلك. في التصميم المتطور، يكون القطر نتيجة لعدة اعتبارات هندسية مترابطة.
حتى شبكة الأنابيب المحسوبة بدقة يمكن أن يكون أداؤها سيئًا إذا كانت جودة التثبيت غير متسقة. يجب قطع أقسام الأنابيب بشكل نظيف، ويجب محاذاة الوصلات بشكل صحيح، ويجب أن توفر المشابك الدعم الكافي. يمكن أن يؤثر الضغط غير الضروري على المفاصل على أداء الختم، في حين أن الأنابيب غير المدعومة بشكل جيد يمكن أن تتعرض للاهتزاز أو الحركة أثناء التشغيل.
يعالج تصميم منتج UPIPE العديد من اعتبارات التثبيت هذه من خلال نهايات الأنابيب المعدة بدقة، والمكونات المعززة، والمشابك المضادة للاهتزاز، وهياكل التوصيل المصممة للتجميع المعياري. بالنسبة لأحجام الأنابيب الأكبر، يمكن أن تساعد الحلقات المرتفعة أيضًا في تبسيط أعمال إعداد التوصيل والتركيب.
يجب أن يغطي الفحص النهائي ما هو أكثر من جودة التثبيت المرئية. يجب مراعاة سلوك الضغط وسلامة الاتصال ونقاط التسرب وأداء الفرع وإمكانية الوصول للصيانة المستقبلية قبل وضع الشبكة في التشغيل المنتظم.
إن التصميم الفعال لأنابيب الهواء المضغوط يدور في نهاية المطاف حول التحكم في العلاقة الكاملة بين الطلب على تدفق الهواء وقطر الأنبوب وفقدان الضغط والتجهيزات والتوجيه والختم والقدرة المستقبلية. قد يظل أداء الأنبوب الذي تم تحديد حجمه بشكل صحيح لقسم واحد ضعيفًا إذا أدى جزء آخر من الشبكة إلى تقييد مفرط أو تسرب.
بالنسبة للمنشآت الصناعية، يمكن لأنابيب الهواء المضغوط المصنوعة من الألومنيوم أن توفر مزيجًا عمليًا من البناء خفيف الوزن والأسطح الداخلية النظيفة ومقاومة التآكل والوصلات المعيارية ومرونة التثبيت. تجمع UPIPE بين هذه الخصائص مع التركيبات الموجهة للتدفق، وهياكل الختم، والمكونات المعززة، والملحقات المصممة لتطبيقات توزيع الهواء المضغوط الكاملة.
وبالتالي فإن النهج الأكثر فعالية هو عدم التركيز على قطر الأنبوب كرقم معزول. وبدلاً من ذلك، قم بتقييم مسار تدفق الهواء بالكامل من نقطة الإمداد إلى المعدات، وفهم كيفية عمل الشبكة في ظل ذروة الطلب، والتحكم في المقاومة والتسرب غير الضروريين، وترك مرونة كافية لمتطلبات الإنتاج المستقبلية. يؤدي ذلك إلى إنشاء شبكة توزيع هواء مضغوط أكثر استقرارًا وقابلية للصيانة مع دعم تدفق الهواء الصناعي الفعال على المدى الطويل.
ابدأ بتدفق الهواء المطلوب، وضغط التشغيل، وإجمالي طول الأنبوب، وفقدان الضغط المقبول، والتجهيزات، والطلب المستقبلي المتوقع. يجب اختيار قطر الأنبوب بعد تقييم هذه العوامل معًا.
انخفاض الضغط يعني أن الضغط المتوفر عند نقطة الاستخدام أقل من الضغط عند نقطة الإمداد. يمكن أن تؤثر الخسارة المفرطة على أداء المعدات الهوائية وقد تزيد من الطلب على إمدادات الهواء.
نعم. توفر الأكواع والمحملات والصمامات والموصلات والمكونات الأخرى مقاومة إضافية للتدفق. وينبغي اعتبار كميتها وهندستها وممرها الداخلي جزءًا من مسار الأنابيب الكامل.
يستخدم الألومنيوم بشكل شائع لتوزيع الهواء المضغوط الصناعي لأنه يوفر بنية خفيفة الوزن ومقاومة للتآكل وأسطح داخلية نظيفة وتركيب وحدات مناسب. توفر UPIPE أنابيب الألمنيوم مع التركيبات والملحقات اللازمة لتوزيع الهواء المضغوط.
نعم. ينبغي أخذ الطلب المستقبلي على تدفق الهواء بعين الاعتبار أثناء التصميم الأولي بحيث يمكن توصيل معدات إضافية أو مناطق إنتاج دون خلق قيود غير ضرورية أو الحاجة إلى تعديلات كبيرة.
لا يوجد عامل واحد يحدد التصميم بأكمله. يجب تقييم الطلب على تدفق الهواء، وقطر الأنبوب، وفقدان الضغط، وطول المسار، والتجهيزات، والتحكم في التسرب، واختيار المواد، وجودة التركيب، والتوسع المستقبلي معًا لإنشاء شبكة أنابيب هواء مضغوط صناعية متوازنة.
