غالبًا ما تتم مناقشة كفاءة الهواء المضغوط من حيث سعة الضاغط، ولكن يمكن أن يكون مسار التوزيع على نفس القدر من الأهمية. إذا تسبب نظام أنابيب الهواء في مقاومة مفرطة أو ضغط غير مستقر أو تسرب، فإن الطاقة الناتجة عن الضاغط لا يتم توصيلها بكفاءة إلى نقطة الاستخدام. يمكن أن يؤدي سوء التوجيه، والتركيبات المقيدة، والمسافات الطويلة، والوصلات غير المناسبة إلى زيادة تكاليف التشغيل تدريجيًا مع جعل المعدات الهوائية أكثر حساسية لتقلبات الضغط.
بالنسبة للمنشآت الصناعية، يجب أن يركز تصميم الأنابيب الفعال على الحفاظ على تدفق الهواء بدلاً من مجرد نقل الهواء المضغوط من موقع إلى آخر. تقوم UPIPE بتطوير حلول أنابيب الألومنيوم حول هذا المبدأ، حيث تجمع بين الأسطح الداخلية الناعمة والتركيبات الموجهة للتدفق ومكونات الختم الآمنة وطرق التثبيت المرنة لدعم توزيع الهواء المضغوط منخفض الضغط .
يتطور فقدان الضغط عندما ينتقل الهواء المضغوط عبر الأنابيب المستقيمة والانحناءات والمحملات والصمامات والموصلات والمكونات الأخرى. كلما أصبح المسار أطول وأكثر تعقيدًا، زادت فرص تراكم مقاومة تدفق الهواء. يمكن للأنبوب الصغير الحجم أن يزيد الاحتكاك، في حين أن التركيبات الزائدة يمكن أن تؤدي إلى تغييرات إضافية في اتجاه تدفق الهواء وتقليل سعة التدفق الفعالة.
وتكون النتيجة غالبًا اختلافًا بين الضغط عند الضاغط والضغط المتوفر في معدات الإنتاج. عندما يصبح الضغط السفلي غير مستقر، قد يقوم المشغلون بزيادة ضغط الضاغط للتعويض. وهذا يمكن أن يزيد من استهلاك الطاقة دون معالجة القيد الأصلي. الطريقة الأفضل هي تقييم حجم الأنابيب، والتوجيه، وهندسة التركيب، وجودة الاتصال، والطلب الإجمالي على تدفق الهواء أثناء مرحلة التصميم.
| عامل التصميم | التأثير المحتمل | التركيز الموصى به |
|---|---|---|
| قطر الأنبوب | مقاومة أعلى عند الحجم الأصغر | تطابق القطر مع الطلب على تدفق الهواء |
| السطح الداخلي | يؤثر على الاحتكاك والتلوث | الحفاظ على ممر نظيف وسلس |
| توجيه الأنابيب | الطرق الأطول تزيد من المقاومة | حافظ على الجري بشكل عملي ومباشر |
| تركيبات | تغيرات الاتجاه تخلق مقاومة | استخدم مسارات التدفق الفعالة |
| اتصالات | الختم السيئ يمكن أن يسبب التسرب | استخدم ختمًا آمنًا ومتسقًا |
| التوسع المستقبلي | يمكن أن تفرط في الفروع الموجودة | السماح بالمرونة أثناء التخطيط |
يجب أن يوازن نظام أنابيب الهواء الصناعي المخطط جيدًا بين هذه العوامل بدلاً من التركيز على مكون واحد. يساعد هذا الأسلوب في الحفاظ على ثبات الضغط من الخط الرئيسي إلى نقاط الاستخدام الفردية.
إن اختيار المواد له تأثير مباشر على أداء تدفق الهواء على المدى الطويل. الألومنيوم مقاوم للتآكل بشكل طبيعي، وتوفر أنابيب الألومنيوم المصنعة بشكل صحيح ممرًا داخليًا نظيفًا دون تراكم الصدأ والقشور المرتبط بشيخوخة الأنابيب الفولاذية. تستخدم UPIPE هيكلًا من الألومنيوم النقي ونهايات أنابيب مُجهزة بدقة لدعم التثبيت المتسق وتدفق الهواء.
السطح الداخلي مهم لأن الهواء المضغوط يجب أن ينتقل عبر مسار التوزيع بأكمله تحت الضغط. يمكن أن تؤدي الخشونة أو التآكل أو الحطام المتراكم إلى زيادة المقاومة بمرور الوقت. من خلال الحفاظ على ممر داخلي سلس، يمكن أن يساعد أنبوب الهواء المضغوط المصنوع من الألومنيوم في تقليل الاحتكاك غير الضروري والحفاظ على جودة تدفق الهواء طوال فترات التشغيل الطويلة.
تصبح هذه الميزة ذات أهمية خاصة عندما يكون لدى المنشأة مناطق إنتاج متعددة ذات متطلبات هواء مختلفة. يوفر التدفق المستقر عبر خط الأنابيب الرئيسي أساسًا أقوى لتوزيع الهواء على الفروع والقطرات والأدوات الهوائية والمعدات الآلية.
إن اختيار الأنبوب المناسب وحده لا يضمن تدفق الهواء بكفاءة. يمكن أن تؤثر الأكواع والمحملات والصمامات والقطرات السريعة بشكل كبير على مقاومة شبكة توزيع الهواء لأن كل تغيير في الاتجاه يؤثر على كيفية تحرك الهواء المضغوط عبر الممر.
تدمج UPIPE تصميمات موجهة للتدفق في التركيبات الرئيسية للمساعدة في تقليل الاضطرابات غير الضرورية والحفاظ على مسار تدفق أكثر فعالية. تساعد ممرات التدفق بالحجم الكامل أيضًا على الحد من القيود عند نقاط الاتصال. تعتبر هذه التفاصيل مهمة لأن أداء تصميم نظام أنابيب الهواء يعتمد على المسار الكامل بدلاً من أقسام الأنابيب المستقيمة وحدها.
ولذلك يجب أن يتجنب التصميم العملي الانحناءات غير الضرورية والوصلات المفرطة للفروع. عندما يكون تغيير الاتجاه أمرًا لا مفر منه، يمكن أن تساعد الأكواع والقمصان المصممة بشكل مناسب في الحفاظ على منطقة التدفق المتاحة مع الحفاظ على سهولة صيانة الشبكة.

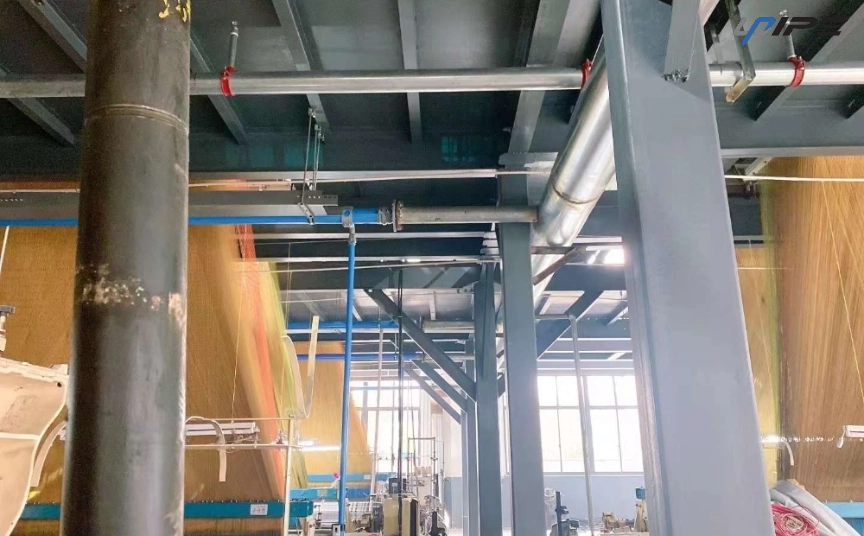

ليست كل مشكلة الضغط سببها الاحتكاك. يعد التسرب مصدرًا رئيسيًا آخر لفقد الهواء المضغوط، خاصة حول التركيبات والمفاصل والصمامات ومناطق الختم. قد يبدو التسرب الصغير غير مهم في وصلة واحدة، لكن نقاط التسرب المتعددة عبر منشأة كبيرة يمكن أن تزيد من عبء عمل الضاغط وتقلل من كمية الهواء القابل للاستخدام الذي يصل إلى معدات الإنتاج.
لهذا السبب، ينبغي اعتبار تصميم التوصيل بنفس أهمية مادة الأنابيب. تجمع UPIPE بين مكونات مانعة للتسرب مخصصة ووصلات دقيقة تهدف إلى الحفاظ على وصلات يمكن الاعتماد عليها في ظل ظروف التشغيل الصناعية. يعد التثبيت المناسب ودعم الأنابيب المناسب أمرًا مهمًا أيضًا لأن الاهتزاز والحركة الميكانيكية يمكن أن تؤثر تدريجيًا على أداء الختم.
يجب أن يهدف الحل الفعال لأنابيب الهواء المضغوط إلى منع التسرب بدلاً من الاعتماد كليًا على الإصلاح الدوري. إن تقليل الوصلات غير الضرورية، والقطع الدقيق، والوصلات الآمنة، والدعم المناسب يمكن أن يؤدي بشكل جماعي إلى تقليل عدد نقاط التسرب المحتملة.
يجب أن يبدأ تحديد حجم الأنبوب بتدفق الهواء المتوقع بدلاً من اختيار القطر لمجرد أنه شائع الاستخدام. يحتاج المهندسون إلى مراعاة الاستهلاك الإجمالي، وذروة الطلب، والمسافة من الضاغط، والتشغيل المتزامن للمعدات، وعدد المنافذ المطلوبة في كل منطقة إنتاج.
التوجيه هو نفس القدر من الأهمية. تخلق خطوط الأنابيب الطويلة وغير المباشرة المزيد من الفرص لفقد الضغط. يحافظ التصميم العملي على كفاءة مسار التوزيع الرئيسي مع وضع الفروع بالقرب من المعدات التي تتطلب الهواء. بالنسبة للمنشآت الأكبر حجمًا، يمكن أن تساعد التخطيطات الحلقية أو المتوازنة في توزيع تدفق الهواء بشكل متساوٍ أكثر من الترتيب البسيط للفروع الطويلة.
ينبغي أيضًا أخذ إدارة المكثفات في الاعتبار أثناء التخطيط. يمكن لنقاط التصريف، ومواضع الإقلاع المناسبة، والمنحدرات المناسبة أن تساعد في منع الرطوبة المتراكمة من الوصول إلى المعدات النهائية. وبالتالي، فإن شبكة أنابيب الهواء في المصنع المصممة بعناية تأخذ في الاعتبار تدفق الهواء وإدارة الرطوبة والوصول والصيانة والتغييرات المستقبلية معًا.
يمكن أن تؤثر جودة التثبيت على أداء حتى خط الأنابيب المصمم جيدًا. يمكن أن يؤدي عدم المحاذاة أو سوء إعداد نهايات الأنابيب أو الأختام التالفة أو الضغط الميكانيكي المفرط إلى حدوث مشكلات يصعب تحديدها بعد تشغيل الشبكة.
توفر أنابيب الألومنيوم ميزة التثبيت لأنها خفيفة الوزن ومصممة للتوصيل المعياري. تشتمل مجموعة UPIPE على الموصلات، والأكواع، والمحملات، والقطرات السريعة، والصمامات، والمشابك، ومكونات الختم، وغيرها من الملحقات التي تسمح بتجميع مسار التوزيع دون الاعتماد على البناء الفولاذي الملحوم التقليدي.
كما أن هذا النهج المعياري يجعل التعديلات المستقبلية أكثر عملية. يمكن أن تتغير تخطيطات التصنيع عند نقل المعدات أو إدخال محطات عمل إضافية. يمكن أن يستوعب تخطيط أنابيب الهواء المضغوط الصناعي المرن هذه التغييرات مع انقطاع أقل من الشبكة الصلبة التي تم تصميمها دون أخذ التوسع في الاعتبار.
عندما تتلقى معدات الإنتاج ضغطًا غير كافٍ، قد يبدو أن زيادة إنتاج الضاغط هو الحل الأسرع. ومع ذلك، إذا كانت المشكلة الأساسية هي مقاومة الأنابيب المفرطة أو التسرب، فإن سعة الضاغط الإضافية لا تؤدي إلى إزالة مصدر الخسارة. وقد يؤدي ذلك ببساطة إلى زيادة كمية الطاقة المطلوبة للتعويض عن التوزيع غير الفعال.
الإستراتيجية الأفضل هي تقييم مسار الهواء من الضاغط إلى نقطة الاستخدام. يجب مراجعة قطر الأنبوب، وحالة السطح الداخلي، ومسافة التوجيه، وتصميم التركيب، وأداء الختم، والدعم كعناصر متصلة.
تركز UPIPE على هذه التفاصيل من خلال بناء أنابيب الألومنيوم والمكونات المنسقة المصممة لتوزيع الهواء المضغوط بكفاءة . الهدف ليس مجرد توفير أنبوب خفيف الوزن، ولكن إنشاء مسار تدفق هواء أنظف وأكثر تحكمًا مع عدد أقل من القيود غير الضرورية.
عند تقييم نظام أنابيب الهواء للتطبيقات الصناعية ، يجب على المشترين النظر إلى ما هو أبعد من المواد وسعر الشراء. قد لا تمثل التكلفة الأولية المنخفضة تكلفة دورة الحياة الفعلية إذا كانت الشبكة تنتج فقدانًا مفرطًا للضغط، أو تسربات متكررة، أو صيانة صعبة، أو تعديلات معقدة.
خذ بعين الاعتبار النقاط التالية قبل الاختيار النهائي:
تدفق الهواء المطلوب واستهلاك الذروة
الأنبوب الرئيسي وقطر الفرع
المسافة الإجمالية لخط الأنابيب
عدد ونوع التجهيزات
حالة السطح الداخلي
طريقة الاتصال والختم
الاهتزاز والدعم الميكانيكي
تصريف المكثفات
إمكانية الوصول للصيانة
التوسع المستقبلي المحتمل
يساعد هذا التقييم الأوسع المهندسين على اختيار حل التوزيع بناءً على متطلبات التشغيل بدلاً من مواصفات واحدة. كما أنه يجعل من السهل تحديد مكان حدوث فقدان الطاقة قبل بدء التثبيت.
يمكن أن ينتج انخفاض الضغط عن الأنابيب ذات الحجم الصغير، والتشغيل الطويل، والانحناءات المفرطة، والتركيبات المقيدة، وسوء التوجيه، ومقاومة السطح الداخلي. يمكن أن يؤدي التسرب إلى تقليل الضغط المتاح عند نقطة الاستخدام.
يوفر الألومنيوم مادة خفيفة الوزن ومقاومة للتآكل مع سطح داخلي أملس. يمكن لهذه الخصائص أن تدعم تدفق الهواء النظيف، ومقاومة أقل، وسهولة التركيب، وتقليل متطلبات الصيانة مقارنة بالأنابيب القديمة المعرضة للتآكل.
يمكن تقليل فقدان الطاقة عن طريق اختيار أقطار الأنابيب المناسبة، وتقليل الانحناءات غير الضرورية، والحفاظ على مسارات تدفق الهواء الفعالة، ومنع التسرب، واستخدام التركيبات التي لا تقيد مرور التدفق بشكل غير ضروري.
نعم. تعمل الأكواع والوصلات والصمامات والموصلات على تغيير اتجاه تدفق الهواء أو تقييد المرور المتاح. ومن ثم يمكن أن تساعد هندسة التركيب الفعالة في تقليل المقاومة غير الضرورية طوال مسار التوزيع.
ابدأ بالطلب الفعلي على تدفق الهواء، ومتطلبات الضغط، ونقاط التسرب الحالية، وتوجيه الأنابيب، وحالة التركيب، وإدارة المكثفات، واحتياجات التوسع المستقبلية. يوفر هذا أساسًا أكثر اكتمالاً لاختيار نظام أنابيب الهواء بدلاً من تقييم مادة الأنابيب وحدها.
