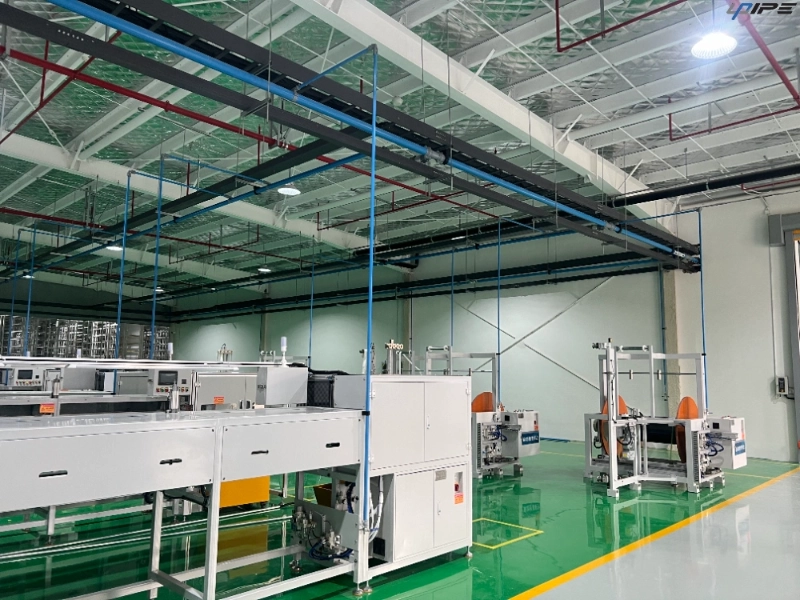

توزيع الهواء المضغوط له تأثير مباشر على مدى ثبات أداء المعدات الهوائية عبر ورشة العمل. عندما يكون تخطيط خط الأنابيب سيئ التخطيط، يمكن أن يتقلب الضغط بين نقاط الاستخدام المختلفة، في حين أن الانحناءات غير الضرورية، والمسافات الطويلة، والوصلات المقيدة، والتسرب يمكن أن تقلل من الهواء القابل للاستخدام المتاح للأدوات ومعدات الإنتاج. لذلك، يجب تصميم نظام الهواء المضغوط لورشة العمل جيدة التخطيط بحيث يتناسب مع الطلب على تدفق الهواء، واستقرار الضغط، وإمكانية الوصول، والتغييرات المستقبلية بدلاً من مجرد توصيل الأنابيب بين الضاغط والمعدات.
بالنسبة لورش العمل الصناعية، توفر أنابيب الألومنيوم نهجًا عمليًا لبناء شبكة توزيع هواء نظيفة وقابلة للتكيف. تقوم UPIPE بتطوير حلول أنابيب من سبائك الألومنيوم لتطبيقات الهواء المضغوط والفراغ والغاز الخامل، وتجمع بين بناء الأنابيب المعيارية والتركيبات المخصصة ومكونات الختم. ينصب التركيز على إنشاء مسارات تدفق فعالة واتصالات آمنة وتخطيطات مرنة تدعم توصيل الضغط المتسق عبر مناطق العمل المختلفة.
لا يترجم الضغط عند مخرج الضاغط تلقائيًا إلى نفس الضغط في كل محطة عمل. عندما ينتقل الهواء المضغوط عبر مسار التوزيع، تتطور المقاومة عبر أقسام الأنابيب المستقيمة، والأكواع، والمحملات، والصمامات، والموصلات، والتغيرات في قطر الأنبوب. إذا كان المسار طويل جدًا أو يحتوي على قيود مفرطة، فقد ينخفض الضغط في اتجاه مجرى النهر عندما تعمل عدة أجهزة تعمل بالهواء المضغوط في وقت واحد.
يهدف تخطيط نظام الهواء المضغوط لورشة العمل المخطط لها بشكل صحيح إلى تقليل هذه الخسائر غير الضرورية من خلال التحكم في المسار من مصدر الإمداد الرئيسي إلى كل نقطة استخدام. يجب أن يعكس حجم الأنابيب تدفق الهواء المتوقع، في حين أن ترتيب الفروع يجب أن يمنع مناطق العمل الفردية من التنافس بشكل مفرط على الهواء المتاح. يصبح هذا مهمًا بشكل خاص في ورش العمل حيث تعمل الأدوات الهوائية ومعدات التجميع وأجهزة التحكم والآلات الآلية في أوقات مختلفة.
يجب تخطيط طريق التوزيع الرئيسي قبل تثبيت القطرات والفروع الفردية. يسمح التصميم المتوازن للهواء المضغوط بالانتقال بكفاءة عبر ورشة العمل مع الحفاظ على توصيلات الفروع عملية ويسهل الوصول إليها. بدلاً من معالجة كل قسم من أقسام الأنابيب بشكل مستقل، يجب على المهندسين التفكير في كيفية تصرف الشبكة بأكملها عندما يتغير الطلب طوال يوم العمل.
يمكن أن يوفر الترتيب الحلقي مرونة أكبر لمناطق ورشة العمل الأكبر حجمًا لأن الهواء يمكن أن يصل إلى نقاط الإمداد من أكثر من اتجاه واحد. يمكن بعد ذلك تحديد مواقع الفروع وفقًا لمواقع المعدات والاستهلاك المتوقع. بالنسبة للمناطق الأصغر حجمًا، قد يكون الخط الرئيسي ذو الحجم الدقيق والفروع القصيرة كافيًا. وفي كلتا الحالتين، ينبغي النظر في قطر الأنبوب وطول المسار وكمية التركيب وتوزيع الطلب معًا.
| عامل التخطيط | لماذا يهم | اعتبارات التصميم |
|---|---|---|
| حجم الأنبوب الرئيسي | يؤثر على تدفق الهواء المتاح | مطابقة القطر حسب الطلب |
| طول الطريق | يضيف مقاومة التدفق | حافظ على مسارات التوزيع عملية |
| موقف الفرع | يؤثر على الضغط المحلي | وضع منافذ البيع بالقرب من مناطق الطلب |
| كمية مناسبة | يضيف قيود التدفق | تجنب الاتصالات غير الضرورية |
| مادة الأنابيب | يؤثر على المتانة والصيانة | النظر في مقاومة التآكل |
| التوسع المستقبلي | التغييرات إجمالي الطلب | اترك مساحة لفروع إضافية |
هذا الأسلوب يجعل تقييم الشبكة أسهل ويساعد على منع مشاكل الضغط الناجمة عن قرارات التصميم المعزولة.
يعد اختيار المواد جزءًا مهمًا من توزيع الهواء المضغوط على المدى الطويل. تجمع أنابيب سبائك الألومنيوم بين الوزن المنخفض ومقاومة التآكل، مما يجعلها مناسبة لورش العمل حيث تكون مرونة التركيب والنظافة على المدى الطويل أمرًا مهمًا. على عكس مواد الأنابيب المعرضة للتآكل، لا يعتمد الألومنيوم على سطح يمكن أن يتدهور تدريجيًا من خلال تكوين الصدأ الداخلي.
تؤثر الحالة الداخلية للأنبوب أيضًا على تدفق الهواء. يساعد الممر الداخلي السلس على تحرك الهواء المضغوط بمقاومة أقل غير ضرورية ويقلل من احتمالية التلوث الناجم عن منتجات التآكل. لهذا السبب، يمكن أن يوفر تخطيط أنابيب الهواء المضغوط المصنوعة من الألومنيوم أساسًا نظيفًا لتوزيع الهواء بين غرفة الضاغط، ومناطق الإنتاج، ومحطات العمل الفردية.
تركز UPIPE على أنابيب سبائك الألومنيوم ذات الوصلات المعيارية المصممة لتطبيقات الهواء المضغوط والفراغ والغاز الخامل. يتيح ذلك تكوين مسار التوزيع وفقًا لمتطلبات ورشة العمل الفعلية بدلاً من إجبار مواقع المعدات على اتباع ترتيب صارم لخطوط الأنابيب.
يتكون خط أنابيب الهواء المضغوط من أكثر بكثير من مجرد أنبوب مستقيم. يغير كل مرفق، ونقطة توصيل، وصمام، وموصل، وقطرة المسار الذي يجب أن ينتقل الهواء من خلاله. يمكن للمكونات المختارة بشكل سيء أو المقيدة بشكل غير ضروري أن تقدم مقاومة إضافية، خاصة عندما تتركز العديد من التركيبات في قسم صغير من الشبكة.
تساعد الهندسة الملائمة الفعالة في الحفاظ على مسار تدفق هواء أكثر انفتاحًا. تم تصميم تجهيزات أنابيب الهواء المضغوط المصنوعة من الألومنيوم من UPIPE كجزء من نهج الأنابيب المنسق، مما يوفر اتصالات تدعم مرونة التثبيت وتدفق الهواء المتحكم فيه. يمكن أن تساعد ممرات التدفق كاملة الحجم وهياكل التوصيل المناسبة في الحد من القيود عند التقاء أقسام خطوط الأنابيب المختلفة.
بالنسبة لتطبيقات ورشة العمل، يعني هذا أنه يجب تضمين اختيار التركيب في حساب فقدان الضغط بدلاً من معاملته كتفاصيل تركيب. لا يزال من الممكن أن يتعرض خط الأنابيب ذو القطر المناسب لفقدان غير ضروري للضغط إذا تسببت تركيباته في فرض قيود مفرطة.
لا يعتمد اتساق الضغط على كيفية تدفق الهواء عبر الأنبوب فحسب، بل يعتمد أيضًا على مدى فعالية احتفاظ الشبكة به. يتطور التسرب عادة حول المفاصل، والصمامات، والتجهيزات، ومناطق الختم. حتى عندما يبدو التسرب الفردي بسيطًا، فإن نقاط التسرب المتعددة يمكن أن تزيد من عبء عمل الضاغط وتقلل من كمية الهواء المضغوط المتاح لمعدات الإنتاج.
لذلك يجب أن يركز حل أنابيب الهواء الذي يمكن الاعتماد عليه في ورشة العمل بشدة على سلامة الاتصال. تستخدم UPIPE مكونات مانعة للتسرب مخصصة وهياكل توصيل معيارية لدعم المفاصل الآمنة وأداء الختم المتسق. يظل الإعداد الصحيح للأنابيب، والمحاذاة، والدعم، والتركيب على نفس القدر من الأهمية لأن الضغط الميكانيكي يمكن أن يؤثر على التوصيلات بمرور الوقت.
يعد تقليل التسرب ذا قيمة خاصة في ورش العمل ذات ساعات التشغيل الممتدة. يساعد منع فقدان الهواء الذي يمكن تجنبه في الحفاظ على الضغط القابل للاستخدام مع تقليل الحاجة إلى التعويض عن أوجه القصور في التوزيع من خلال زيادة إنتاج الضاغط.
يستحق الاتصال النهائي بين مسار التوزيع والأداة أو الآلة الهوائية اهتمامًا دقيقًا. قد يتطلب وضع القطرة بعيدًا جدًا عن الجهاز خراطيم مرنة أطول أو موصلات إضافية أو توجيهًا معقدًا. هذه العناصر الإضافية يمكن أن تخلق مقاومة وتجعل الصيانة أكثر صعوبة.
ولذلك يجب تحديد موقع اتصالات نقطة الاستخدام وفقًا لمتطلبات محطة العمل الفعلية. يمكن أن توفر عمليات النقل السريع والموصلات المناسبة انتقالًا أكثر تنظيمًا من خط الأنابيب الرئيسي إلى المعدات الفردية. عندما تكون إدارة الرطوبة مهمة، يجب أن يأخذ ترتيب القطرات أيضًا في الاعتبار سلوك المكثفات ومتطلبات الصرف.
إن تخطيط أنابيب الهواء المضغوط لورشة العمل الصناعية جيدة التخطيط يجعل من السهل الوصول إلى كل منفذ دون المساس بكفاءة طريق التوزيع الرئيسي. يعد هذا التوازن بين إمكانية الوصول وتدفق الهواء أمرًا ضروريًا لورش العمل حيث قد تتغير أوضاع المعدات بمرور الوقت.
نادرًا ما تظل تخطيطات ورشة العمل دون تغيير. قد يتم نقل معدات الإنتاج، أو إضافة أدوات هوائية جديدة، أو قد تتطلب مناطق العمل الإضافية هواءً مضغوطًا. يمكن أن يصبح خط الأنابيب الذي يصعب تعديله قيدًا عند حدوث هذه التغييرات.
تعتبر أنابيب الألومنيوم مناسبة تمامًا للتركيب المعياري لأن وزنها المنخفض نسبيًا يجعل التعامل معها وتحديد موضعها أسهل. يسمح نهج UPIPE القائم على الاتصال بتجميع الأنابيب والأكواع والمحملات والصمامات والمشابك والمكونات الأخرى في تكوينات مختلفة وفقًا لتخطيط ورشة العمل.
يمكن لهذه المرونة أيضًا تبسيط عملية الصيانة. يمكن الوصول إلى الأقسام الفردية أو تعديلها دون التعامل مع الشبكة بأكملها كهيكل ملحوم دائم. بالنسبة للشركات التي تخطط للتوسع التدريجي في الإنتاج، يمكن أن توفر أنابيب الهواء المضغوط المرنة لورش العمل قدرة أكبر على التكيف من التخطيط المصمم فقط حول مواضع المعدات الحالية.
يمكن أن يؤدي تحديد قطر الأنبوب بناءً على حجم مخرج الضاغط فقط إلى إنتاج طريق توزيع غير فعال. وبدلاً من ذلك، يجب تقييم الشبكة وفقًا لكمية الهواء المطلوبة في نقاط مختلفة، بما في ذلك الطلب المتزامن من أدوات أو آلات متعددة.
ذروة الطلب لها أهمية خاصة. قد يبدو خط الأنابيب مناسبًا أثناء التشغيل منخفض الحمل ولكنه يشهد انخفاضًا ملحوظًا في الضغط عندما تعمل عدة أجهزة تعمل بالهواء المضغوط معًا. يساعد الحجم الصحيح في الحفاظ على تدفق هواء كافٍ دون زيادة تكاليف المواد بشكل غير ضروري.
يجب على المهندسين أيضًا مراعاة المسافة بين الضاغط وأبعد نقطة استخدام. مع زيادة مسافة التوزيع، يصبح الحفاظ على مسار فعال أكثر أهمية. يجمع خط أنابيب الهواء المضغوط المصمم جيدًا للورش الصناعية بين سعة الأنابيب المناسبة والتوجيه المعقول لدعم التسليم المستقر في ظل ظروف التشغيل المتغيرة.
لا يمثل سعر شراء الأنابيب سوى جزء واحد من التكلفة الإجمالية. يمكن أن يؤثر استهلاك الطاقة والتسرب والصيانة وعمالة التركيب والتعديلات المستقبلية على قيمة دورة حياة شبكة الهواء المضغوط.
يمكن لتخطيط ورشة العمل المخطط بعناية أن يقلل الحاجة إلى تعويض فقدان الضغط عن طريق زيادة خرج الضاغط. ويمكنه أيضًا تسهيل اكتشاف التسرب واستبدال المكونات وتوسيع الشبكة. تصبح هذه المزايا أكثر أهمية عندما يخدم خط الأنابيب عددًا كبيرًا من محطات العمل أو يعمل بشكل مستمر.
يجمع أسلوب أنابيب سبائك الألومنيوم الذي تتبعه UPIPE بين مقاومة التآكل والبناء المعياري والتجهيزات المخصصة ومكونات الختم لتلبية هذه المتطلبات العملية. بدلاً من التركيز على ميزة واحدة معزولة، يجب تطوير التصميم الكامل حول تدفق الهواء المستقر، والاتصالات الآمنة، والتركيب الفعال، والقدرة على التكيف على المدى الطويل .
قبل اختيار المكونات، يجب على المهندسين وفرق الشراء تقييم مسار التوزيع بالكامل. توفر العوامل التالية نقطة انطلاق مفيدة:
إجمالي وذروة الطلب على الهواء المضغوط
المسافة من الضاغط إلى كل منطقة عمل
قطر الأنبوب الرئيسي والفرعي
عدد وموقع المنافذ
كمية وهندسة التجهيزات
متطلبات الاتصال والختم
إمكانية الوصول للصيانة
إدارة المكثفات
نقل المعدات المحتملة
متطلبات التوسع المستقبلية
تساعد قائمة المراجعة هذه على منع حدوث مشكلة شائعة في مشاريع أنابيب ورشة العمل: اختيار المكونات الفردية دون النظر في كيفية تفاعلها عبر الشبكة بأكملها. يجب أن يكون الهدف هو مسار التوزيع الذي يحافظ على الضغط المفيد مع الحفاظ على عملية التثبيت والتشغيل والفحص والتعديل.
يتأثر توصيل الضغط بقطر الأنبوب، وطول المسار، والطلب على تدفق الهواء، وهندسة التركيب، وقيود الاتصال، والتسرب. يساعد التصميم المتوازن على تقليل المقاومة غير الضرورية بين الضاغط ونقاط الاستخدام.
نعم. يوفر الألومنيوم وزنًا منخفضًا، ومقاومة للتآكل، وممرًا داخليًا سلسًا، مما يجعله مناسبًا لتوزيع الهواء المضغوط حيث يكون تدفق الهواء النظيف ومرونة التركيب والمتانة على المدى الطويل أمرًا مهمًا.
يجب أن تكون المنافذ موجودة بالقرب من المعدات التي تتطلب هواء مضغوطًا مع الحفاظ على الوصول العملي للتشغيل والصيانة. يجب أن يتناسب موقعهم أيضًا مع التخطيط العام للفرع ونهج إدارة المكثفات.
نعم. يمكن أن تقدم الأكواع والمحملات والصمامات والموصلات مقاومة عندما يغير الهواء المضغوط اتجاهه أو يمر عبر نقاط الاتصال. يمكن أن تساعد الهندسة الملائمة الفعالة في الحفاظ على مسار تدفق هواء أكثر انفتاحًا.
تقلل التسريبات من كمية الهواء المضغوط القابل للاستخدام ويمكن أن تزيد من عبء عمل الضاغط. تساعد التوصيلات الآمنة والختم الفعال في الحفاظ على الضغط وتقليل فقدان الطاقة الذي يمكن تجنبه.
يجب أخذ مواقع المعدات المستقبلية، والطلب الإضافي على الهواء، وسعة الفروع، ونقاط الاتصال التي يمكن الوصول إليها، والقدرة على تعديل التخطيط الحالي في الاعتبار قبل التثبيت. يمكن لنهج أنابيب الألومنيوم المعيارية أن يجعل التعديلات المستقبلية أكثر عملية.
